ИУФР (RBI): инспекция статического оборудования с учётом фактора риска

Из чего складывается риск

Риск в ИУФР складывается из двух независимо оцениваемых величин — вероятности отказа и тяжести его последствий.

Вероятность отказа (PoF) определяется не возрастом оборудования, а тем, какие механизмы повреждения на позиции активны и с какой скоростью развиваются. Стенка теряет толщину, металл охрупчивается, развивается растрескивание — каждый процесс имеет свою скорость и свои условия. Позиция, отработавшая тридцать лет в неагрессивной среде, может иметь меньшую вероятность отказа, чем пятилетняя в среде с сероводородом.

Последствия отказа (CoF) складываются из площади поражения при выбросе, воздействия на персонал и окружающую среду, потерь от остановки производства и стоимости восстановления. Категория последствий определяется свойствами среды, давлением, температурой, объёмом и расположением оборудования — и почти не зависит от его технического состояния.

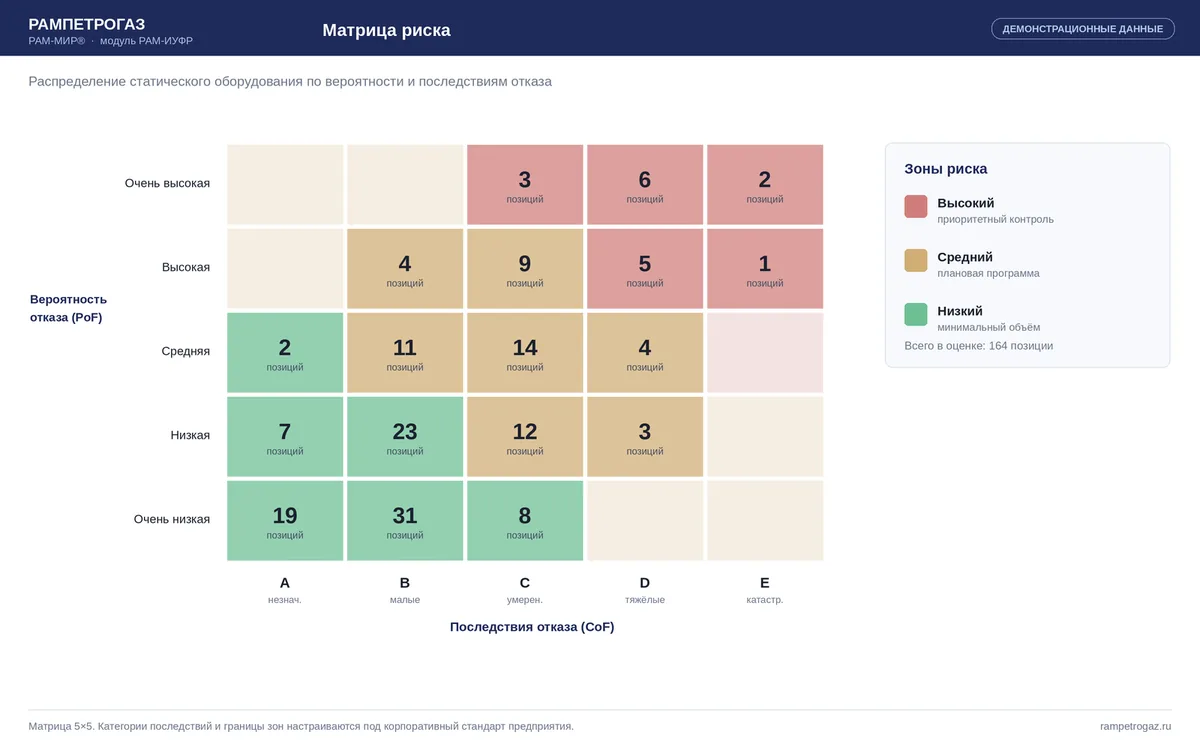

Способ соединения двух величин зависит от выбранного подхода. В качественной и полуколичественной оценке они сводятся в матрицу: позиция попадает в ячейку, ячейка относится к зоне риска. В количественной методике риск рассчитывается как произведение и выражается численно — площадью поражения или денежной величиной в год. На действующих объектах чаще применяют матричный подход: он позволяет управлять программой на уровне установки, распределяя решения по зонам, а не перебирая сотни позиций вручную.

РИСУНОК 1 — МЕСТО ВСТАВКИ

Файл: ram-iufr-01-risk-matrix.png

Механизмы повреждения — это не только коррозия

Сведение RBI к коррозии — самое распространённое упрощение и одновременно основная причина недостоверных оценок. Коррозия действительно даёт значительную часть повреждений на объектах нефтепереработки, но далеко не все, а методы контроля для разных механизмов принципиально отличаются.

Перечень механизмов повреждения для оборудования нефтепереработки и нефтехимии задаёт API RP 571. Их удобно рассматривать группами: у каждой группы своя логика развития и свои средства обнаружения.

Практическое следствие очевидно: если на позиции активно растрескивание под напряжением, а программа предусматривает только толщинометрию, контроль формально выполняется, а фактически отсутствует. Стенка сохраняет толщину до момента разрушения. Поэтому определение активных механизмов повреждения — не подготовительный этап RBI, а его содержательное ядро, требующее знания среды, температурного режима, марки стали и истории эксплуатации. Именно с этого шага начинается инспекция с учётом фактора риска на любом объекте.

Коррозионные петли и точки контроля

Оценивать каждую единицу оборудования по отдельности нерационально и статистически бессмысленно. В RBI применяется группировка в коррозионные петли — участки технологической схемы, где среда, температура, давление и материальное исполнение достаточно однородны, чтобы механизмы повреждения и их скорость можно было считать общими.

Внутри петли назначаются точки контроля толщины (CML, TML): конкретные, зафиксированные на схеме и в натуре места, где выполняются замеры. Именно фиксированность делает данные пригодными для расчёта: скорость утонения определяется по повторным измерениям в одной и той же точке, а не по разным местам в разные годы. Замер, выполненный «примерно там же», в расчёт скорости не годится.

Точки размещают там, где повреждение наиболее вероятно: отводы и тройники по направлению потока, зоны за сужениями, участки с застойными зонами, места контакта разнородных металлов, границы зон с изменением температуры. Число точек на петлю определяется её протяжённостью и категорией риска.

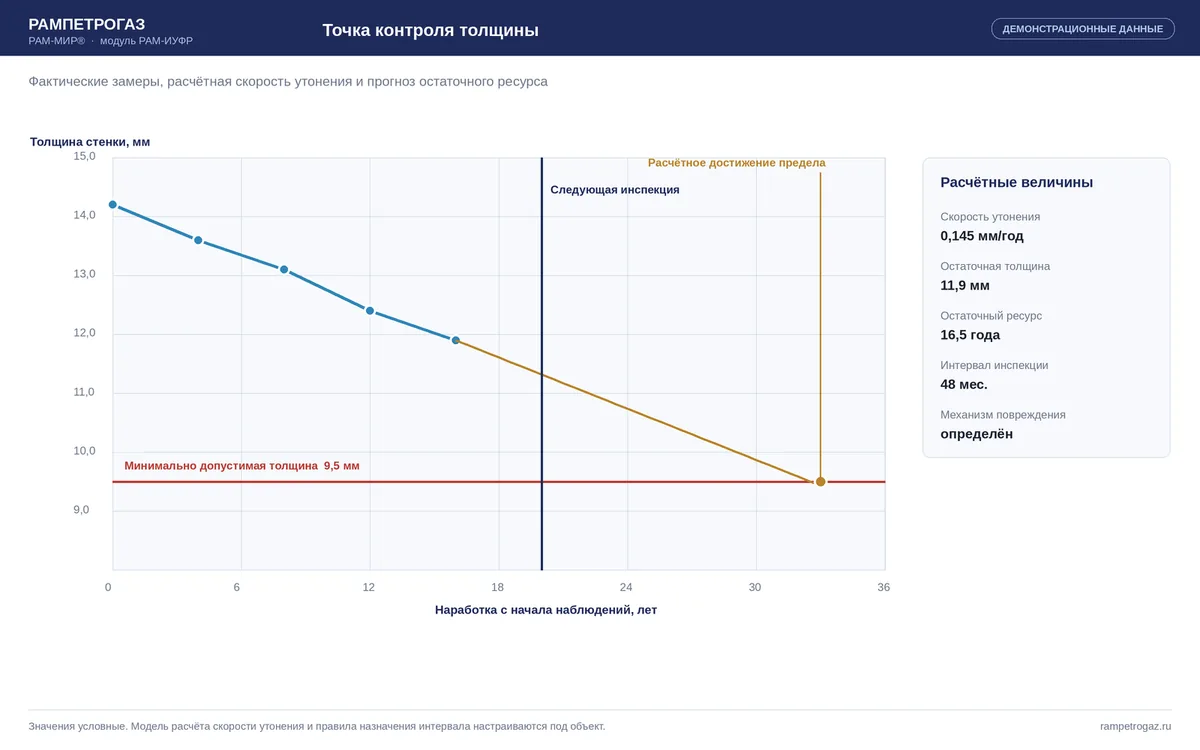

По ряду замеров в точке рассчитываются скорость утонения, остаточная толщина относительно минимально допустимой и остаточный ресурс. Эти три величины — прямой вход для назначения даты следующей инспекции.

Сама минимально допустимая толщина — не справочное число, а результат расчёта на прочность. Для сосудов и аппаратов её определяют по ГОСТ 34233, для технологических трубопроводов — по ГОСТ 32388, исходя из расчётного давления, температуры, характеристик материала и геометрии элемента. Ошибка здесь искажает и остаточный ресурс, и назначенный интервал, поэтому расчёт выполняют до старта программы инспекций, а не подставляют по аналогии с соседней позицией.

РИСУНОК 2 — МЕСТО ВСТАВКИ

Файл: ram-iufr-02-thinning-profile.png

Как риск превращается в интервал и метод контроля

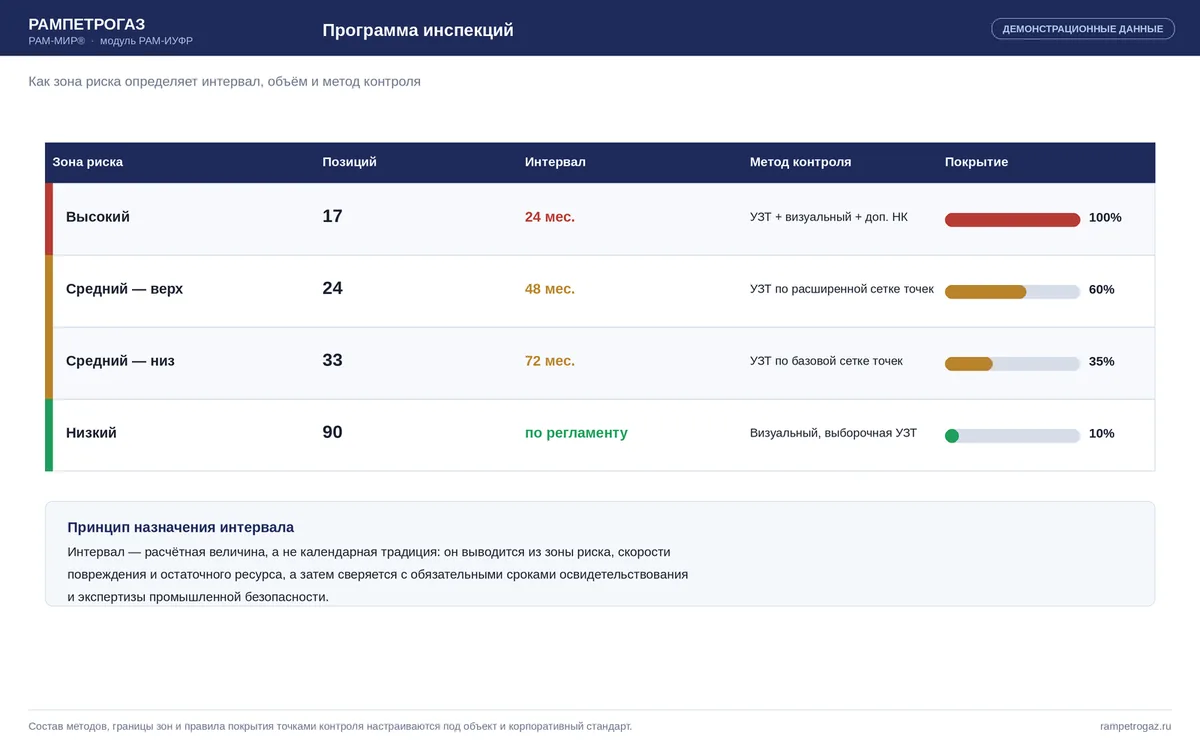

Зона матрицы задаёт три параметра программы одновременно, и в этом принципиальное отличие RBI от календарного подхода.

Отдельная величина, которую в упрощённых программах не учитывают, — эффективность инспекции. Она отражает, насколько выбранный метод способен обнаружить конкретный механизм повреждения, и напрямую влияет на расчётную вероятность отказа: результативная инспекция снижает неопределённость и, следовательно, PoF, малоэффективная не снижает почти ничего. Именно поэтому нельзя оценивать программу по числу выполненных обследований — значение имеет их пригодность для конкретного механизма.

РИСУНОК 3 — МЕСТО ВСТАВКИ

Файл: ram-iufr-03-inspection-program.png

• Интервал: чем выше риск, тем короче период между инспекциями. Верхняя граница задаётся инспекционными кодами — интервал принимают равным меньшему из половины остаточного ресурса и предельного срока по коду: API 510 для сосудов под давлением, API 570 для технологических трубопроводов, API 653 для надземных резервуаров.
• Метод: подбирается под активный механизм повреждения, а не под привычку. Толщинометрия для утонения, методы обнаружения трещин для растрескивания, оценка структуры металла для водородных повреждений.
• Покрытие: доля точек контроля и протяжённость обследуемых участков. Для высокорисковых петель контролируются все назначенные точки, для низкорисковых достаточно выборки.

API 580 и API 581: два документа с разными задачами

Их часто упоминают через дробь, хотя это документы разного назначения.

API RP 580 задаёт требования к самому процессу: что должно быть проанализировано, какие данные собраны, как документируются допущения и решения, кто отвечает за результат. Это рамка, применимая к любой методике расчёта, включая собственную.

API RP 581 содержит конкретную количественную методику: расчёт факторов повреждения, моделирование площади поражения, перевод риска в денежное выражение. Это одна из возможных реализаций требований API 580, а не единственно допустимая.

Практический вывод для предприятия: соответствие API 580 достижимо и с собственной расчётной моделью, если она обоснована, документирована и воспроизводима. Выбор между качественным, полуколичественным и количественным подходом определяется не престижем методики, а качеством доступных исходных данных — количественный расчёт на недостоверных входных данных даёт ложную точность.

Отдельно стоит различать, что задают американские практики, а что — российские нормы. API определяет методологию: какие механизмы повреждения существуют, как оценивать риск и как выполнять инспекцию. Предельные значения задаёт документ, по которому оборудование спроектировано, — ГОСТ 34233.1-2017 для сосудов и аппаратов, ГОСТ 32388-2013 для технологических трубопроводов, где приведена методика определения отбраковочных толщин. Считать отбраковочную толщину для аппарата, изготовленного по российским нормам, по формулам API некорректно: расчётные допущения, допускаемые напряжения и коэффициенты запаса различаются, и полученное значение не примет ни экспертиза промышленной безопасности, ни надзор.

Что делать, когда инспекция нашла дефект

RBI отвечает на вопрос, где и как контролировать, но не отвечает на вопрос, можно ли продолжать эксплуатацию при обнаруженном отклонении. Это задача оценки пригодности к эксплуатации — Fitness-For-Service.

Для оборудования, работающего под давлением, порядок такой оценки задаёт API 579-1 / ASME FFS-1: он содержит методики расчёта для равномерного и локального утонения, вмятин и расслоений, трещиноподобных дефектов, повреждений от ползучести и огневого воздействия. Оценка выполняется на трёх уровнях возрастающей точности — от быстрой проверки по консервативным критериям до детального расчёта напряжённо-деформированного состояния.

Связь с RBI прямая и двусторонняя. Результат оценки пригодности либо подтверждает возможность эксплуатации до следующей инспекции, либо задаёт сокращённый интервал, либо требует ремонта или замены. Одновременно факт обнаружения дефекта уточняет представление о механизме повреждения и скорости его развития, и, значит, пересчитывает вероятность отказа для всей коррозионной петли, а не только для одной позиции.

ИУФР и обязательные процедуры промышленной безопасности

Ключевой вопрос, который задают на каждом предприятии: не противоречит ли риск-ориентированный подход требованиям надзора. Не противоречит, но и не заменяет их. Периодичность технического освидетельствования, установленная федеральными нормами и правилами — в частности, ФНП № 536 для оборудования, работающего под избыточным давлением, — а также порядок проведения экспертизы промышленной безопасности по Федеральному закону № 116-ФЗ действуют независимо от того, какой интервал получен расчётом.

Роль RBI это надстройка над обязательным контуром. Программа показывает, где обязательного объёма недостаточно: позиция формально проходит освидетельствование в срок, но при активном механизме повреждения нуждается в дополнительном контроле между обязательными процедурами. И наоборот — где сверх обязательного объёма годами выполняются обследования, не дающие вклада в безопасность, потому что соответствующий механизм повреждения на этой позиции неактивен.

Практическая формулировка для внутреннего регламента: расчётный интервал по RBI применяется, если он не превышает обязательного срока; если превышает — действует обязательный. Экономия достигается не удлинением сроков сверх нормы, а перераспределением объёма и выбором методов внутри допустимых рамок.

Данные, без которых оценка недостоверна

Достоверность RBI ограничена сверху качеством входных данных, и это не общее место, а конкретный перечень.

Слабое место большинства программ именно здесь. Замеры выполнены, но не привязаны к фиксированным точкам; среда описана по проекту, а не по фактическому составу; ремонты зафиксированы без указания того, что именно было обнаружено. На таких входных данных количественный расчёт создаёт видимость обоснованности, не имея под собой основания. Поэтому внедрение RBI начинается с восстановления исходной информации, а не с расчётов.

• Технологическая схема с границами коррозионных петель и материальным исполнением по участкам.
• Состав среды, включая примеси, определяющие механизм: сероводород, хлориды, влага, кислые компоненты.
• Фактические режимы, а не проектные: температура и давление в эксплуатации, число пусков и остановов, отклонения.
• История инспекций с привязкой к точкам контроля, а не к оборудованию в целом.
• История отказов, дефектов и ремонтов с указанием обнаруженного механизма повреждения.

Как это устроено в РАМ-ИУФР

Модуль РАМ-ИУФР входит в платформу РАМ-МИР®, разработанную РАМПЕТРОГАЗ, и ведёт целостность статического оборудования в единой модели данных с остальными блоками системы.

Оборудование группируется в коррозионные петли, внутри петель ведутся точки контроля с историей замеров; по ряду измерений рассчитываются скорость утонения, остаточная толщина и остаточный ресурс. Для каждой позиции фиксируются активные механизмы повреждения, а матрица риска формируется по сочетанию вероятности и последствий и служит основанием для назначения интервала, метода и покрытия. Результаты превращаются в план инспекций, а тот — в наряд-заказы через модуль планов и управления работами.

Связанность даёт то, чего не даёт табличная модель: изменение режима, обнаруженный дефект или результат оценки пригодности к эксплуатации автоматически ставит на пересмотр всю петлю, а не одну позицию. Модуль аудита покрытия отдельно показывает оборудование без назначенной инспекции или с просроченным контролем.

Для поднадзорных объектов отдельно значимы два свойства. Система работает внутри периметра предприятия: технологические схемы, составы сред и результаты инспекций не покидают его сети. И каждое назначение интервала сохраняется с автором, версией и основанием, поэтому при проверке предъявляется не итоговая таблица, а прослеживаемая цепочка от механизма повреждения до даты в графике.

Практические рекомендации

• Начинайте с определения активных механизмов повреждения по API RP 571, а не с расчёта. Ошибка на этом шаге обесценивает всю программу.
• Зафиксируйте коррозионные петли и точки контроля документально — на схеме и в натуре. Без этого замеры несопоставимы между собой.
• Проверьте состав среды по фактическим анализам, а не по проектным данным: примеси определяют механизм.
• Рассчитайте отбраковочные толщины по ГОСТ 34233.1-2017 или ГОСТ 32388-2013 до начала программы — от них зависят и остаточный ресурс, и интервал.
• Сопоставляйте расчётный интервал с обязательными сроками освидетельствования и ЭПБ, применяя меньший из двух.
• Оценивайте программу не по числу выполненных обследований, а по их пригодности для конкретного механизма повреждения.
• Пересматривайте оценку при изменении сырья, режима, после ремонта и по результатам каждой оценки пригодности к эксплуатации.

Вывод

RBI(ИУФР) - это не инспекция ради экономии, а перераспределение контроля туда, где выше риск. Программа обоснована при пяти условиях. Процесс оценки построен по требованиям API RP 580, а активные механизмы повреждения определены по API RP 571 и не сведены к коррозии. Последствия отказа оценены для конкретной позиции, а не приняты одинаковыми для всего класса оборудования. Отбраковочные значения рассчитаны по российским нормам проектирования — ГОСТ 34233.1-2017 «Сосуды и аппараты. Нормы и методы расчёта на прочность» для сосудов и аппаратов, ГОСТ 32388-2013 «Трубопроводы технологические. Нормы и методы расчёта на прочность, вибрацию и сейсмические воздействия» для технологических трубопроводов, — а не взяты по аналогии. Интервал выведен из скорости развития повреждения и остаточного ресурса и ограничен обязательными сроками. Метод контроля подобран под механизм, а сама инспекция выполнена по API 510, API 570 или API 653. Если не выполнено хотя бы одно из пяти, программа даёт документ, а не безопасность.
